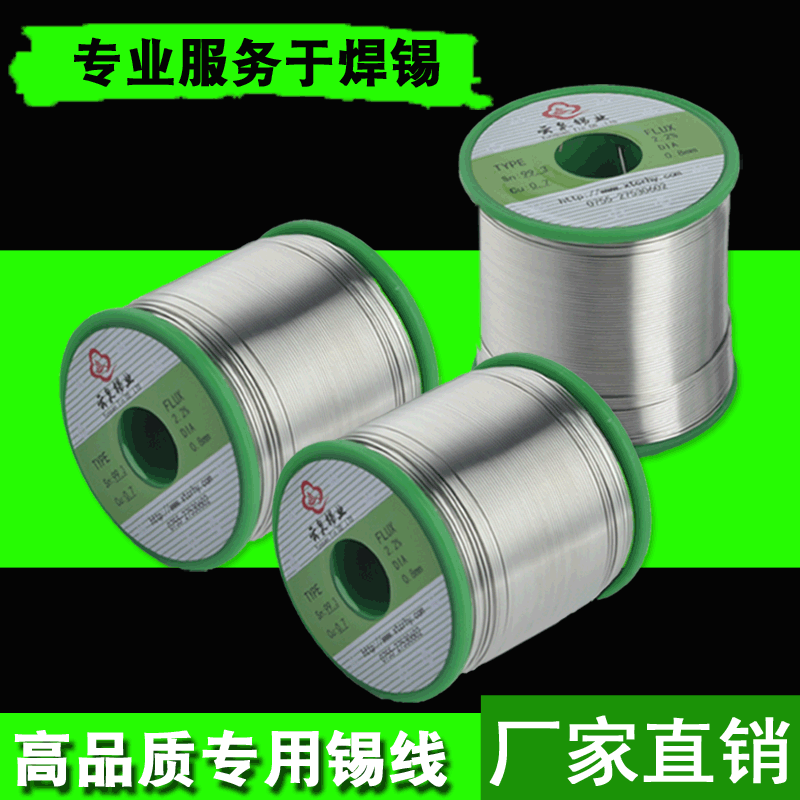

焊锡丝分有铅锡丝和无铅锡丝
有铅焊锡丝
|
有铅焊锡丝规格
|
|
锡63/铅37
|
|
锡60/铅40
|
|
锡55/铅45
|
|
锡50/铅50
|
|
锡45/铅55
|
|
锡40/铅60
|
|
锡35/铅65
|
|
锡30/铅70
|
|
锡25/铅75
|
|
锡20/铅80
|
|
锡15/铅85
|
无铅焊锡丝
|
99.3锡-0.7铜
|
|
锡-0.3银-铜
|
|
96.5锡-3.0银-0.3铜
|
|
锡-3.0银
|
|
阳极棒99.9锡
|
常用焊锡丝型号有0.5，0.6，0.8，1.0，1.2，1.4，1.6，1.8，2.0。
焊锡丝的使用方法
1. 选用合适的优质焊锡，应选用焊接电子元件用的低熔点焊锡丝。
2. 适量的助焊剂，用25%的松香溶解在75%的酒精(重量比)中作为助焊剂，适量的焊剂是必不可缺的，但不要认为越多越好。
3. 电烙铁应放在烙铁架上。电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。
4. 焊接方法：把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。
5. 焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。
6. 焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺。
7. 焊锡量要合适，过量的焊锡不但毫无必要地消耗了较贵的锡，而且增加了焊接时间，相应降低了工作速度。更为严重的是在高密度的电路中，过量的锡很容易造成不易察觉的短路。
8. 焊接完成后，要用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。
9. 集成电路应后焊接，电烙铁要可靠接地，或断电后利用余热焊接。或者使用集成电路专用插座，焊好插座后再把集成电路插上去。
